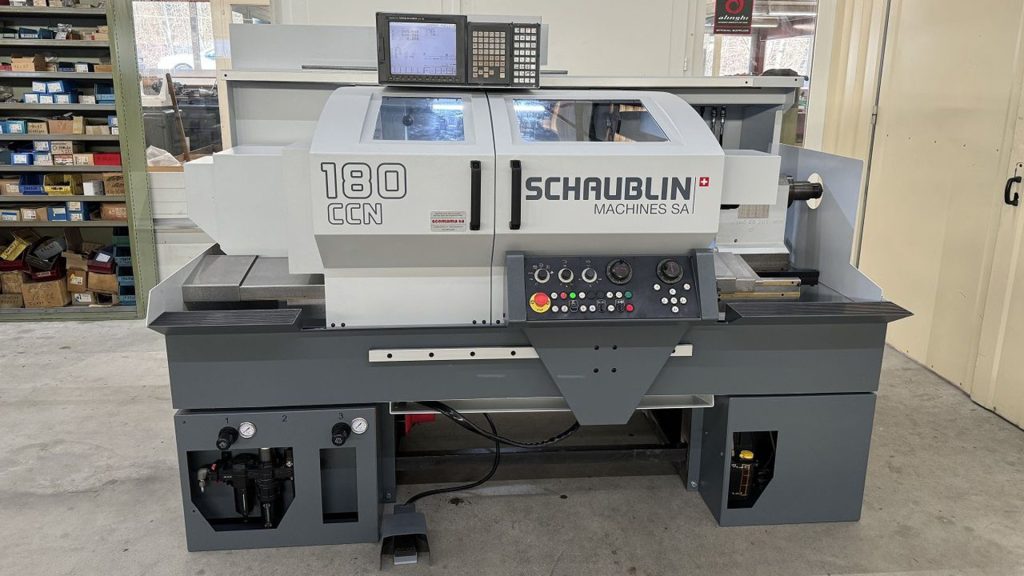

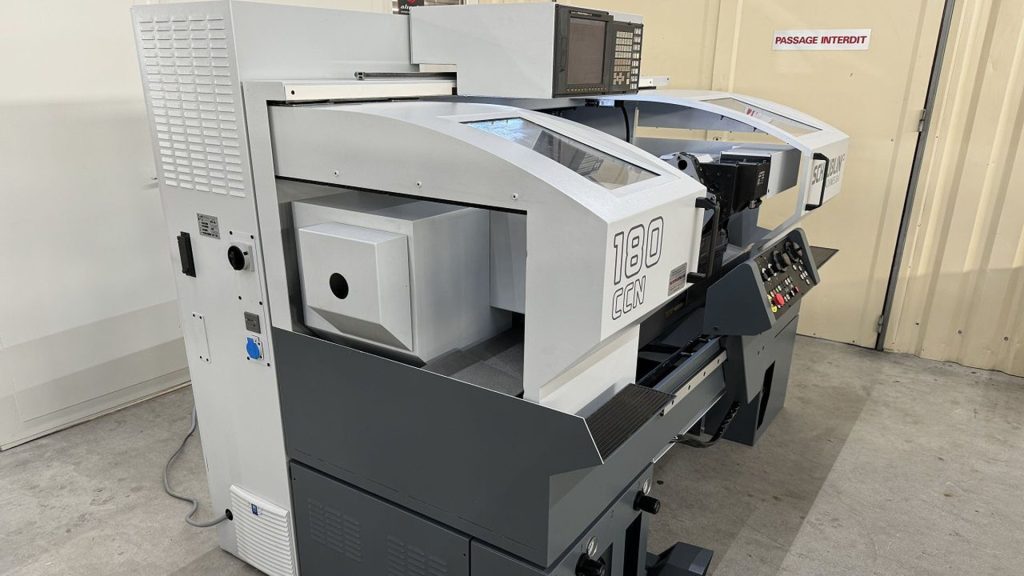

品牌：SCHAUBLIN? ? 型號：180-CCN ? 類型：數控車床
 |
 |
 |
 |
 |
 |
 |
技術參數
| 基本信息 | |
| 原產地 | 瑞士 |
| 電壓 | 380/50/3 |
| 凈重 | 2500 kg |
| 容量 | |
| 最大車削直徑 | 270 mm |
| 滑板上方最大回轉范圍 | 160 mm |
| 滑板上方中心高度 | 83 mm |
| 床身上方最大回轉范圍 | 430 mm |
| 頂尖之間的車削長度（依設備而定） | 630 mm |

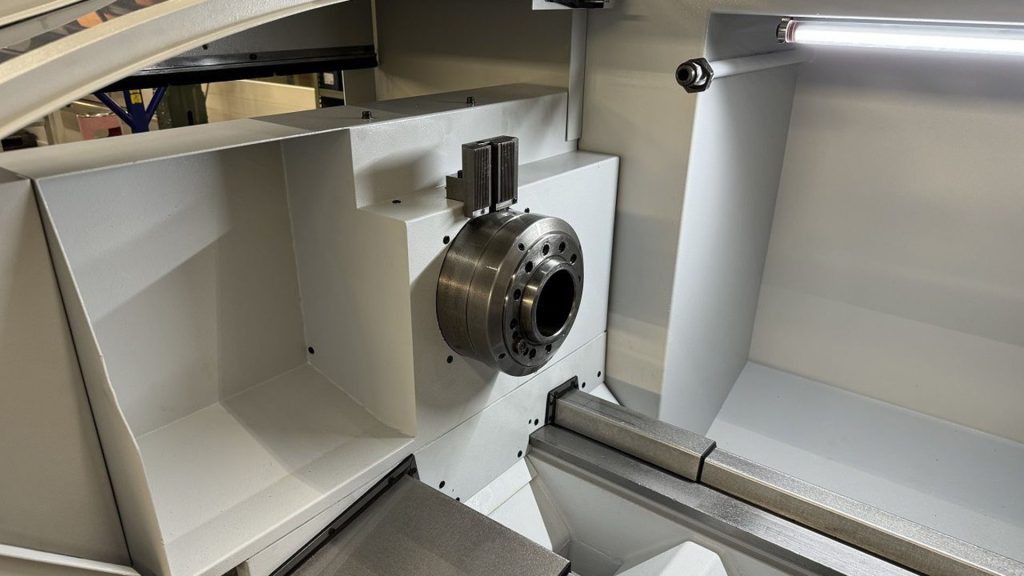

| 頭架 | |
| 標準主軸軸頭, 通過變徑套可使用多種夾頭和卡爪 | |
| SCHAUBLIN 夾頭附件 | B45/F66 |
| 最大通孔直徑 | 36 mm/60 mm |
| 標準卡盤直徑 | 210 mm |
| 直接交流電機驅動, 占空比為 100%/50% 時的功率 | 15/18,5 kW |
| 占空比為 100%/50% 時的最大扭矩 | 135/165 Nm |
| 主軸轉速（無級變速） | 4000 min-1 |
| 主軸分度 | 0,1° |
| C 軸 | |
| 可編程增量 | 0,001° |
| 主軸鎖緊 | 80 Nm |
| 氣動夾緊氣缸, 最大壓力 5 bar, 最大夾緊力 | 3400 daN |

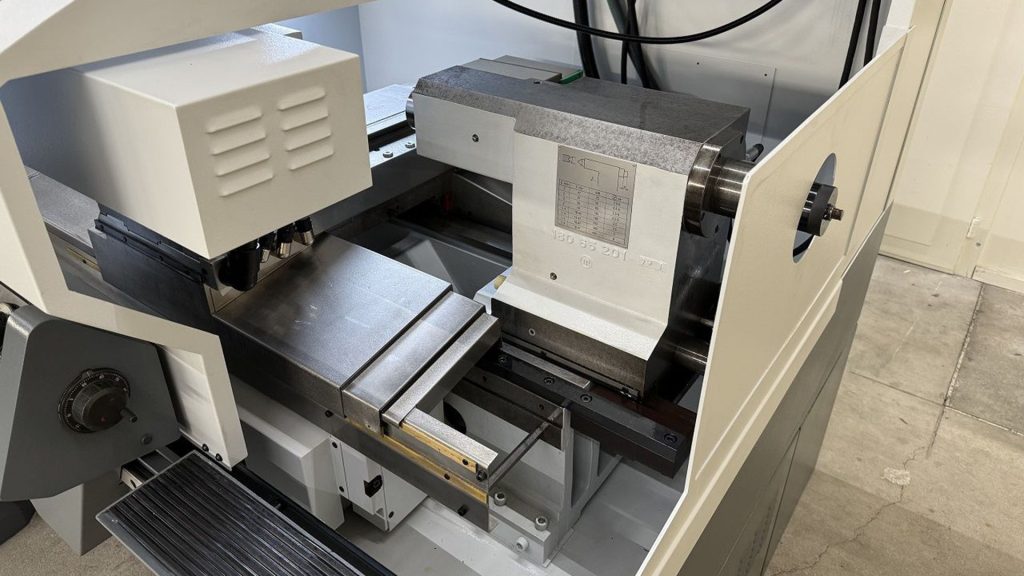

| 滑板 | |
| 橫向行程 (X 軸) | 230 mm |
| 分辨率（半徑上） | 0.0005 mm |
| 交流電機驅動, 扭矩 | 3 Nm |
| 滾珠絲杠，直徑 x 螺距 | 32 x 5 mm |
| 縱向行程 (Z 軸) | 720 mm |
| 分辨率 | 0,001 mm |
| 交流電機驅動, 扭矩 | 6 Nm |
| 滾珠絲杠，直徑 x 螺距 | 32 x 10 mm |
| 進給 | |
| 工作進給, X-/Z 軸, 無級可調 | 0-5000 mm/min |
| 快速進給, X-/Z 軸 | 8/10 m/min |
| 進給壓力, X-/Z-軸 | 420/670 daN |

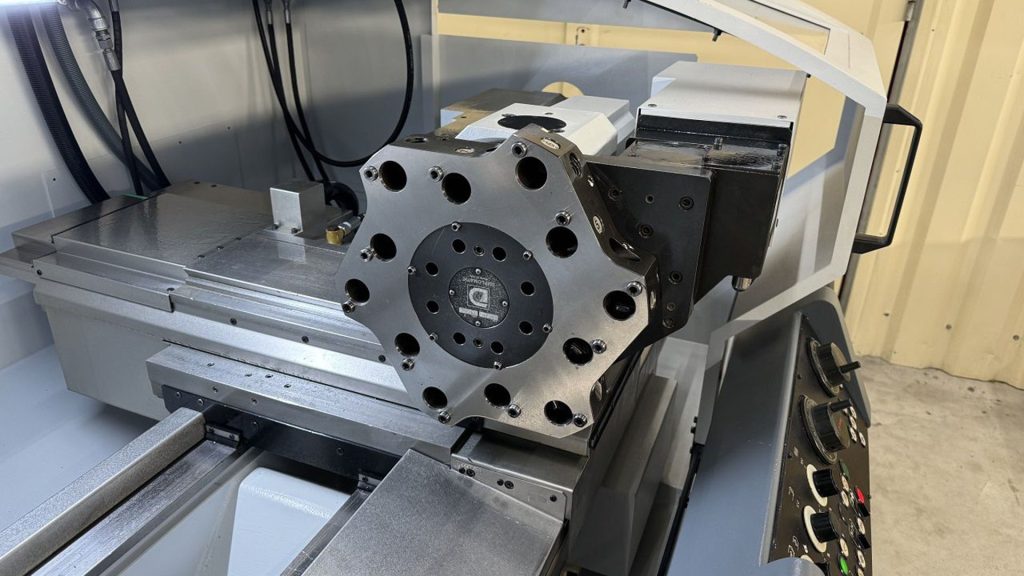

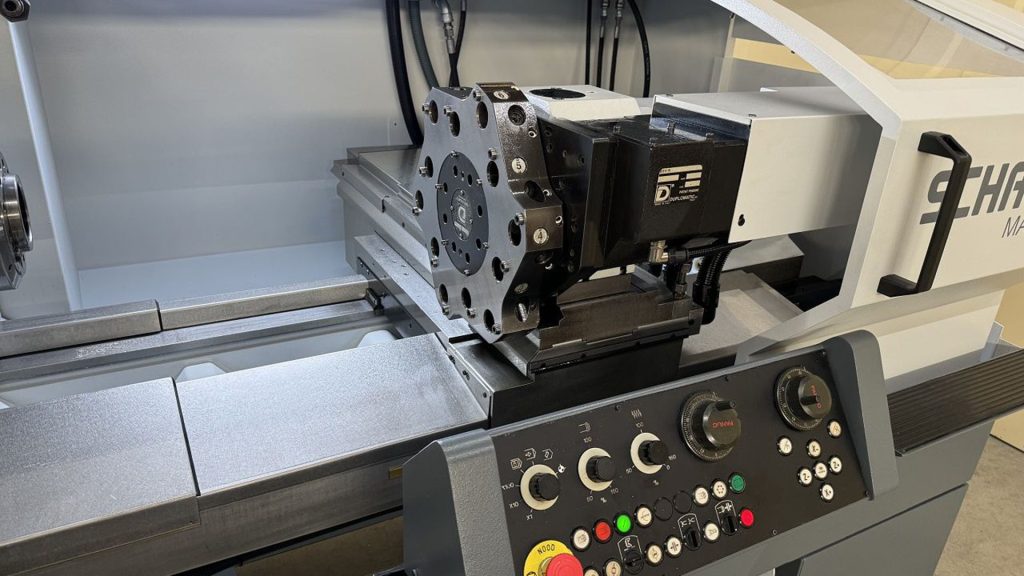

| 刀塔 | |
| 刀位數 | 12 |
| 動力刀位數 | 6 |
| 交流電機驅動, 間歇供電 | 3,7 kW |
| 最大扭矩, 間歇 | 36 Nm |
| 最大速度驅動 | 5000 min-1 |
| 標準固定刀座 | VDI 30 |
| 最大刀具尺寸 | 20 x 20 mm |
| 集成冷卻 | |
| 雙向旋轉分度 | |
| 冷卻液供應 | |
| 冷卻液箱容量 | 120 升 |
| 泵功率 | 10 l/min |
| 壓力 | 5 bar |
| 重量 | 2700 kg |
