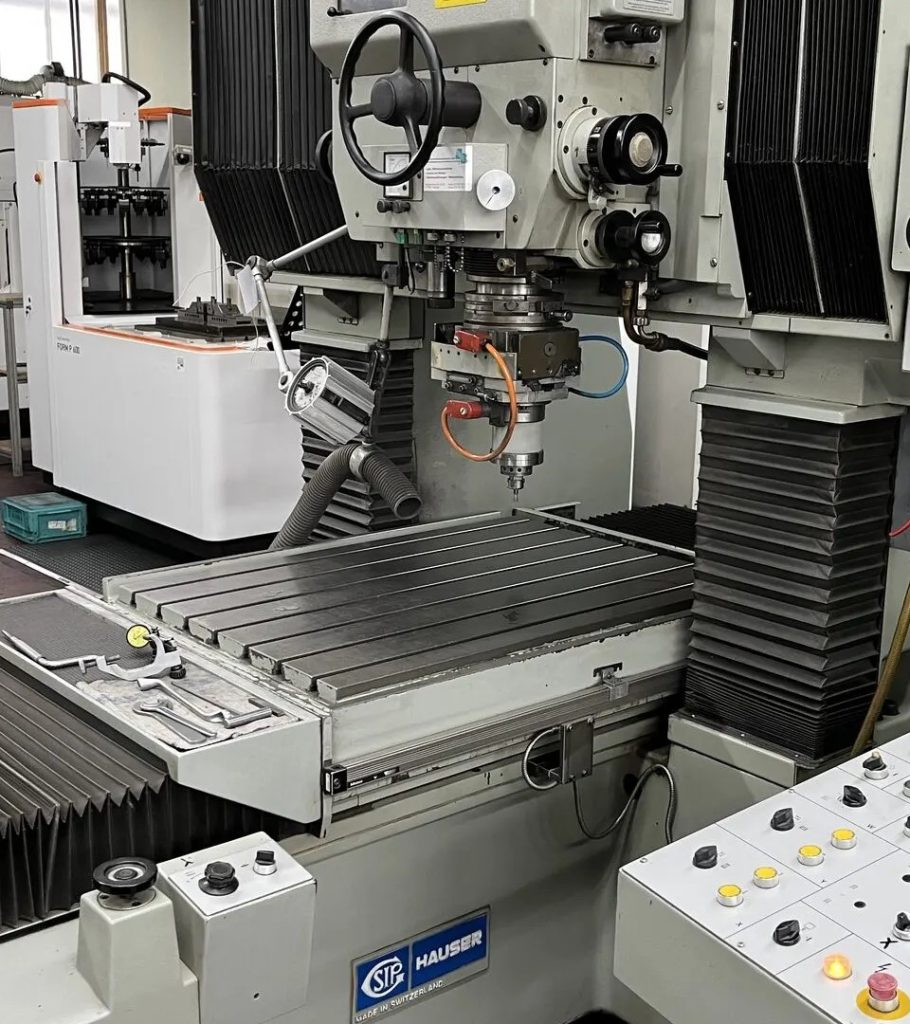

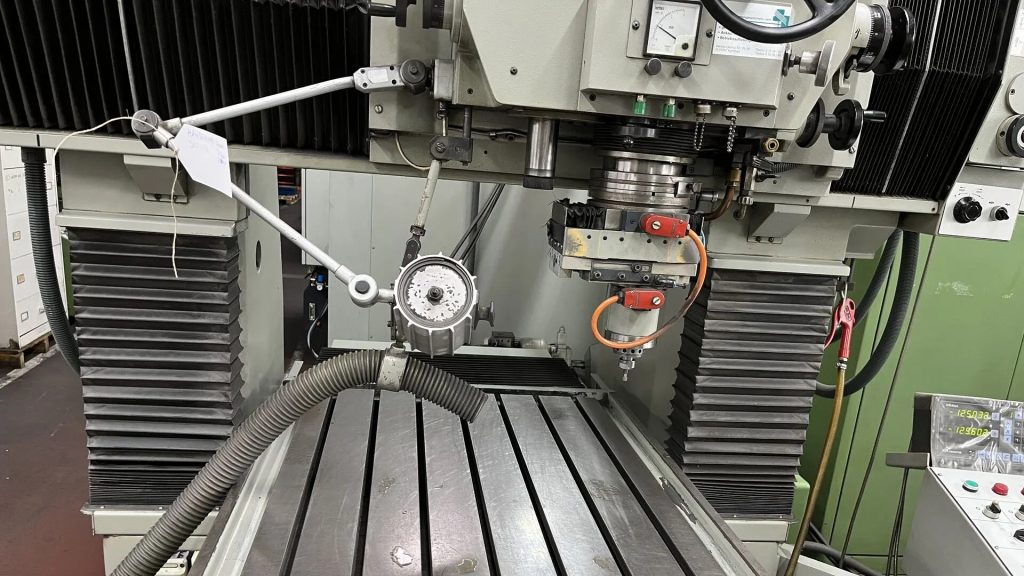

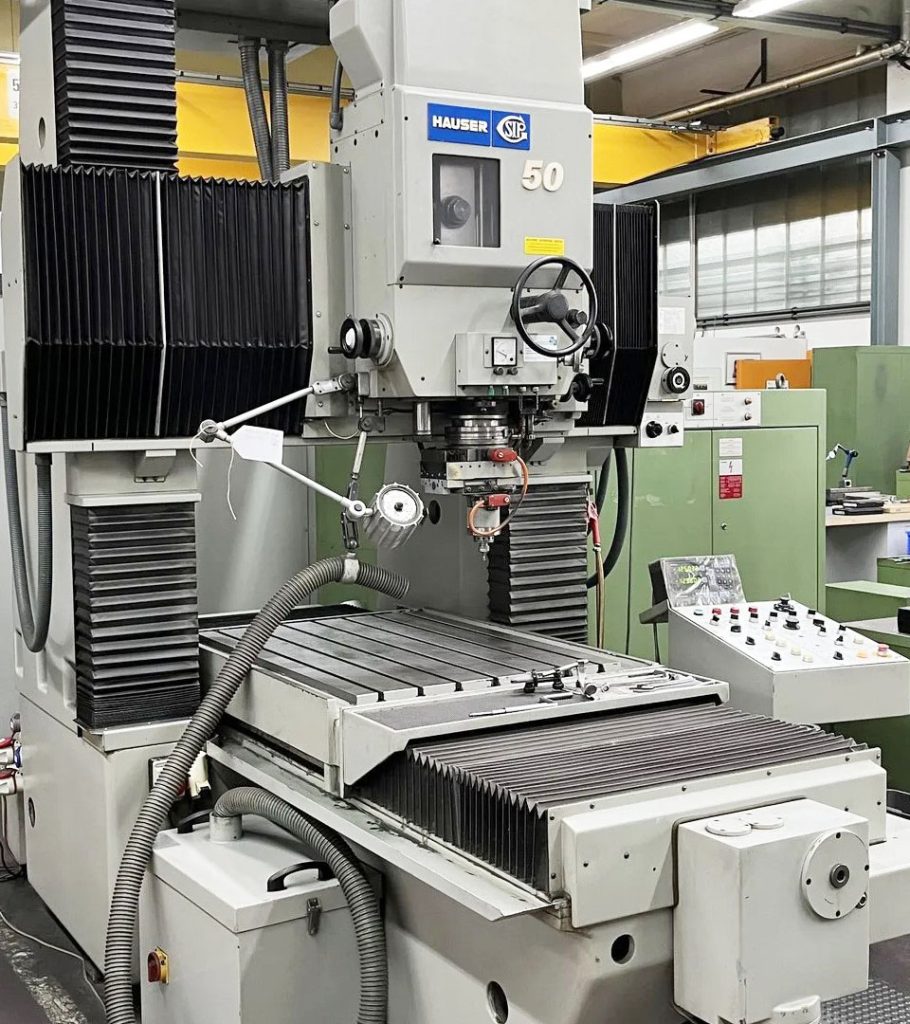

品牌：HAUSER? ? 型號：S50-DR ? 類型：坐標磨床
 |
 |
 |
 |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
技術參數
| 制造商 | HAUSER |
| 型號/類型 | S50-DR |
| 重量 | 約8,000公斤 |
| 現場尺寸（長 x 寬 x 高） | 4,600 x 2,300 x 2,900 毫米 |
| 調整范圍 | |
| X軸（工作臺滑動） | 900 毫米 |
| Y軸（磨削頭） | 600 毫米 |
| W軸（移動橫梁） | 635 毫米 |
| 進給速度 | |
| X和Y軸，直流驅動，無級變速 | 5 – 2500 毫米/分鐘 |
| W軸，三相驅動 | 約800 毫米/分鐘 |
| 測量值最小顯示單位 | 0.001 毫米 |
| 零點可以根據需要選擇 | |
| 定位精度（X，Y基本偏差） | 0.004 毫米 |
| 工作臺 | |
| 可用工作臺面積 | 1020 x 860 毫米 |
| 允許的工作臺負載 | 最大800 公斤 |
| T溝槽的寬度 | 14 毫米 |
| T溝槽數量 | 7 |
| T溝槽之間的距離 | 100 毫米 |

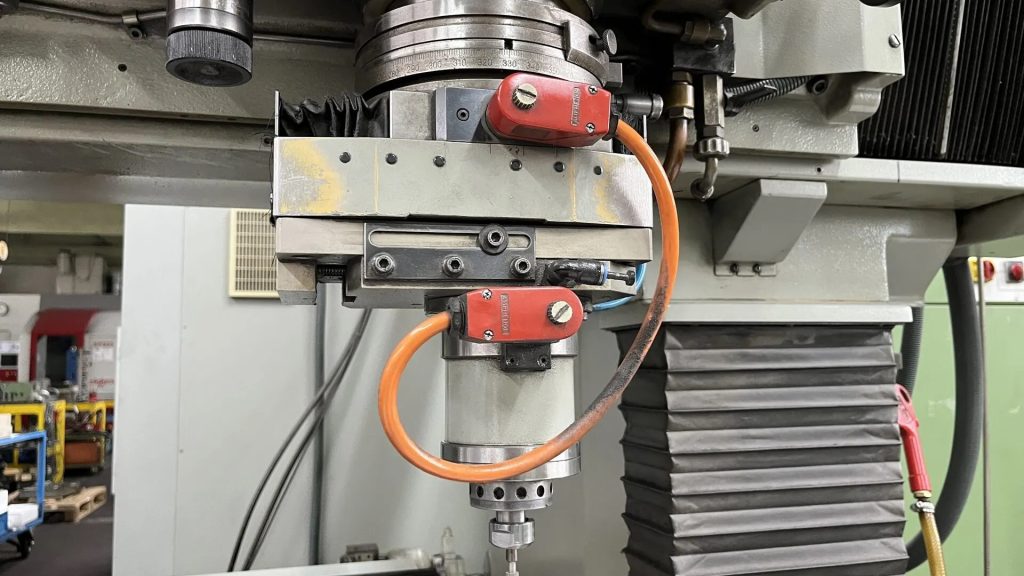

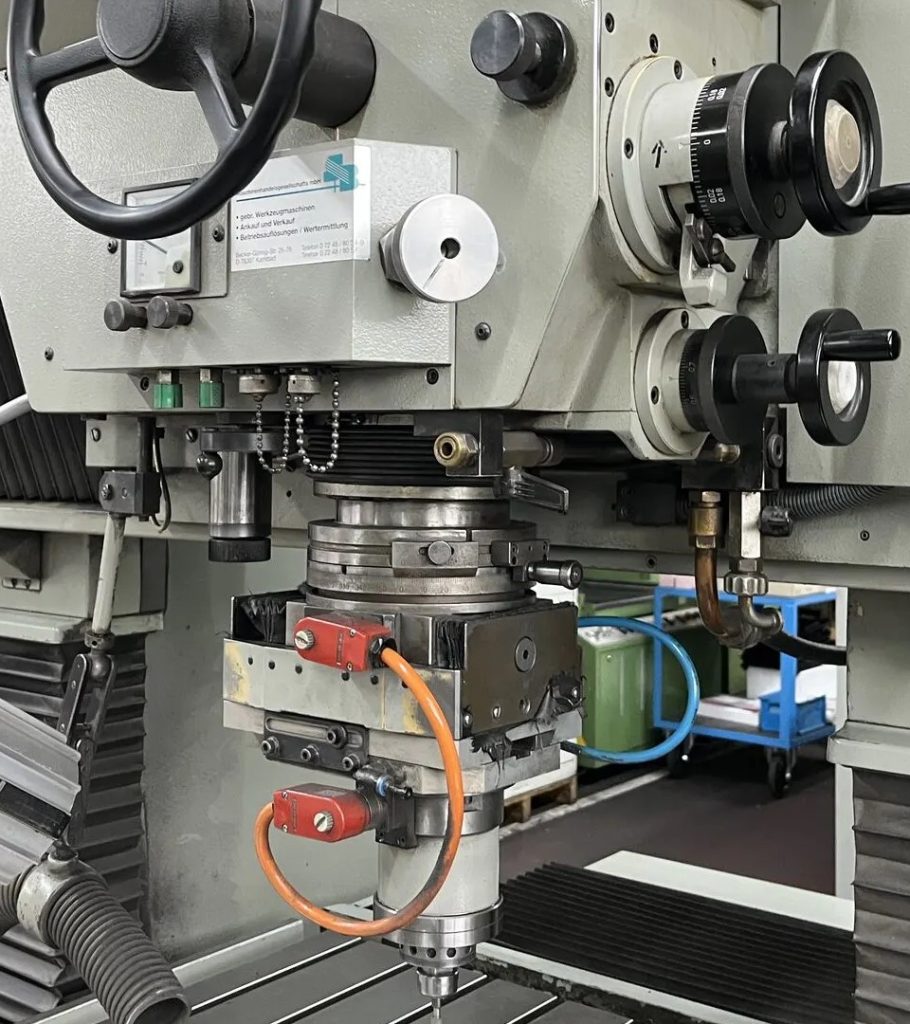

| 磨削頭的工作范圍 | |
| 磨輪主軸轉速，帶電動馬達無級變速 | 4500 – 80000 轉/分鐘 |
| 使用氣渦輪器可達100000和160000 轉/分鐘 | |
| 砂輪主軸套的行程 | 最大180 毫米 |
| 砂輪主軸套直徑 | 100 毫米 |
| 砂輪徑向進給 | 6 毫米 |
| 砂輪主軸套重量補償 | 氣動 |
| 圓柱磨削（帶砂輪）直徑 | 100 毫米 |
| 無中間板最大直徑 | 230 毫米 |
| 使用中間板最大直徑 | 360 毫米 |
| 砂磨長度Z（帶軸） | 最大125 毫米 |

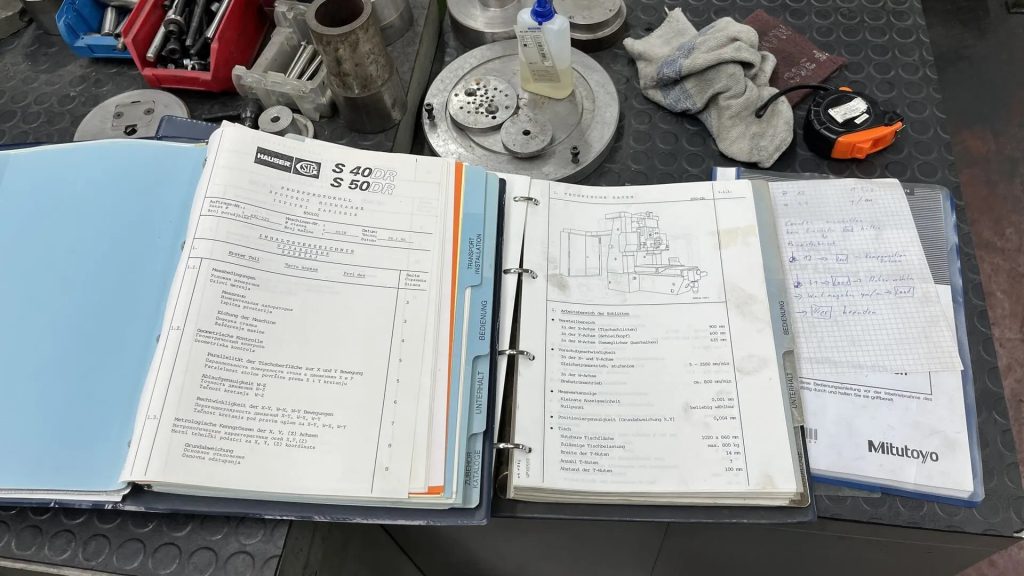

| 帶有如圖片所示的技術文件 | |

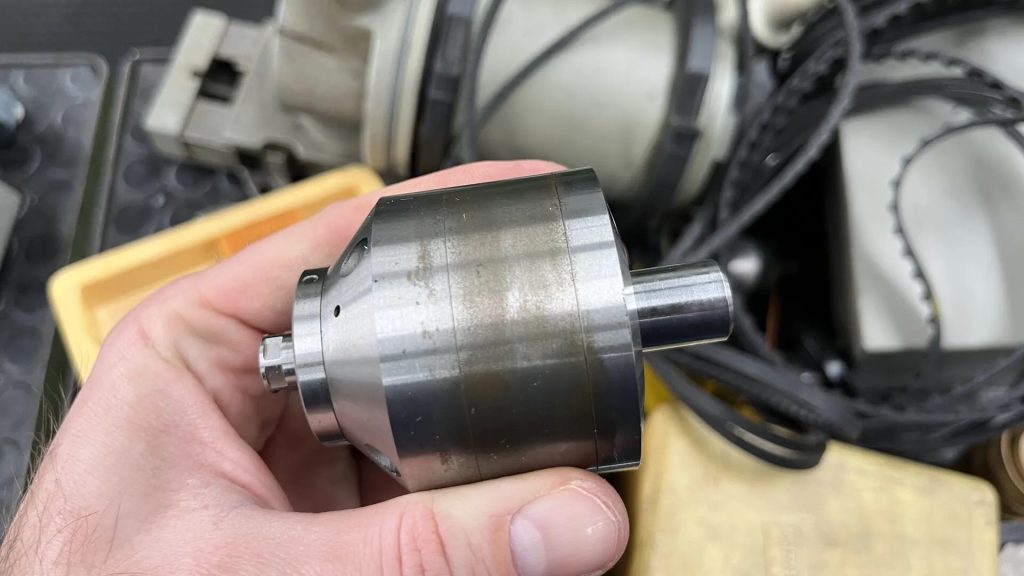

| 帶有圖片中顯示的配件 | |
| 帶有用于槽磨和其他配件的馬達（請參見圖片） |
